Što je valjkasti ležaj

Valjkasti ležajevi koriste se za zamjenu kliznog kretanja s niskim trenjem, kotrljanjem u rotacijskim primjenama. Glavni tipovi valjkastih ležajeva su cilindrični, sferični i konusni. Općenito, valjkasti ležajevi nude veću nosivost od kugličnih ležajeva iste veličine. Ako želite znati specifikacije i cijene kotrljajućih ležajeva, kontaktirajte nas!

Prednost valjkastog ležaja

Preciznost:Valjkasti ležaj nudi visoku preciznost, omogućujući precizno linearno kretanje.

Pun kapacitet
Zbog svog vrhunskog dizajna, valjkasti ležaj može prihvatiti terete iz više smjerova, značajno povećavajući njihovu nosivost.

Krutost
Kružni četveroredni dizajn vodilica s kotrljajućim ležajevima pruža povećanu krutost, što ih čini prikladnima za teške primjene.

Samopodmazujući
Određeni valjkasti ležajevi imaju pakete za samopodmazivanje koji smanjuju potrebe za održavanjem i produljuju vijek trajanja ležaja.

Svestranost
Roller Bearing nudi velik izbor linearnih ležajeva prikladnih za različite primjene, od malih elektroničkih uređaja do velikih industrijskih strojeva.

Smanjenje buke
Valjkasti ležajevi također mogu pridonijeti tišem radu strojeva. Budući da stvaraju manje trenja i vibracija, obično stvaraju manje radne buke od ostalih vrsta ležajeva.

Učinkovitost
Njihov dizajn omogućuje valjkastim ležajevima rad pri velikim brzinama uz minimalan gubitak energije. To ih čini održivom opcijom za brojne sustave kontrole kretanja.

Vrsta valjkastog ležaja

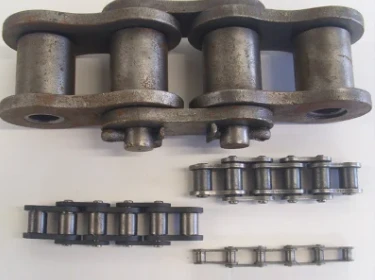

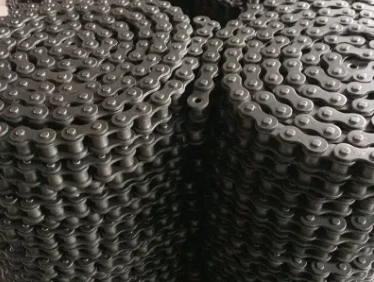

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Sferični valjkasti ležajevi

Sferični ležaj sastoji se od unutarnjeg prstena s dvije trkaće staze nagnute pod kutom osi ležaja, vanjskog prstena sa zajedničkom sfernom stazom za kotrljanje, sfernih kotrljajućih elemenata, kaveza i, u nekim izvedbama, unutarnjih središnjih prstenova.

Cilindrični valjkasti ležajevi

Ovi ležajevi imaju valjke cilindričnog oblika u linearnom kontaktu s kanalima, ali nisu pravi cilindri. Umjesto toga, imaju okrunjene ili lebdeće vrhove za ublažavanje stresa. Možete ih pronaći u konfiguracijama s jednim ili dva reda. Ipak, bez obzira na vaš izbor, njihova geometrija im daje veću radijalnu nosivost u primjenama velikih brzina. Unatoč tome, imaju umjerenu potisnu nosivost.

Konusni valjkasti ležajevi

Konusni valjci dizajnirani su prema načelu da se čunjevi mogu kotrljati jedan preko drugoga bez klizanja. Sadrže unutarnji i vanjski prsten i nizove konusnih sklopova koji se ne mogu odvojiti. Konusni konusni valjkasti ležajevi pokreću se na konusnim kanalima koji odgovaraju konusnom dizajnu ležaja. Zbog svoje velike kontaktne površine, konusni valjci mogu izdržati velika radijalna, aksijalna i potisna opterećenja, obično u primjenama umjerene brzine.
Vrlo su slični cilindričnim ležajevima, ali ako se odlučite koji ćete kupiti, evo glavne razlike: cilindrični valjkasti ležajevi podnose samo ograničena potisna opterećenja. U isto vrijeme, njihove sužene kopije mogu upravljati značajnim potisnim opterećenjima. Konusni valjkasti ležajevi obično su dostupni u inčnim i metričkim veličinama.

Igličasti ležajevi

Ovi valjci imaju tanke i duge ležajeve smještene vodoravno u kućištu ležaja. Mogu imati sužene krajeve za održavanje položaja valjka ili polukuglaste krajeve za slobodno kretanje ležaja. Igličasti ležajevi su varijanta cilindričnih ležajeva. Njihov dizajn u obliku šalice omogućuje im da izdrže velika radijalna opterećenja u primjenama koje zahtijevaju točnost rotacije velike brzine.
Primarna prednost igličastih valjaka je njihova sposobnost da koriste spojnu površinu kao unutarnje ili vanjske kanale, ili oboje. Konstrukcija također pruža velike rezervoare nafte uz zadržavanje minimalističkog dizajna poprečnog presjeka. Naći ćete igličaste valjke sa ili bez unutarnjeg prstena.

Potisni valjkasti ležaj

Potisni ležajevi su specifični okretni ležajevi koji se koriste za rukovanje velikim opterećenjima u neprijateljskim okruženjima. Mogu imati različite kotrljajuće elemente, uključujući igle, konusne, sferne ili cilindrične valjke, koji dijele prstenove ležaja. Potisni valjci podnose aksijalna i potisna opterećenja paralelna s osi osovine. Njihova ocjena brzine varira ovisno o korištenom kotrljajućem elementu. Na primjer, kuglični valjkasti potisni ležajevi izvrsni su za primjene pri velikim brzinama, ali cilindrični valjkasti potisni ležajevi ograničeni su na umjerene brzine.

Razlika između kugličnih i valjkastih ležajeva

Valjkasti ležajevi

Veća nosivost:Zbog linijskog kontakta, valjkasti ležajevi mogu podnijeti teža radijalna opterećenja.
Raznolikost dizajna:Različiti dizajni kao što su cilindrični, suženi, sferični i igličasti služe za različite primjene.
Izdržljivost:Robustan u rukovanju većim teretima bez deformiranja.
Manja osjetljivost:Otporniji na udarna opterećenja i neusklađenost u usporedbi s kugličnim ležajevima.

Nedostaci
Trenje:Tipično ima malo veći koeficijent trenja u usporedbi s kugličnim ležajevima.
Veličina:Općenito glomazniji, zahtijevaju više prostora u strojevima.
Održavanje:Možda će biti potrebno češće održavanje, posebno u primjenama pri velikim brzinama zbog povećanog trenja.

Kuglični ležajevi

Niski koeficijent trenja:Kuglični ležajevi pokazuju niže startno i radno trenje, idealno za primjene pri velikim brzinama.
Kompaktan dizajn:Zauzimaju manje prostora i mogu se koristiti u manjim mehanizmima.
Svestranost:Pogodan i za radijalna i za aksijalna (potisna) opterećenja.
Slabo održavanje:Imaju dulji životni vijek u aplikacijama s manjim aksijalnim opterećenjem i zahtijevaju rjeđe održavanje.

Nedostaci
Pun kapacitet:Ograničeni kapacitet podnošenja velikih radijalnih opterećenja u usporedbi s valjkastim ležajevima.
Izdržljivost:Može se deformirati pod prekomjernim opterećenjem, što dovodi do smanjenog vijeka trajanja ležaja.
Osjetljivost:Osjetljiviji na neusklađenost i udarna opterećenja.

Komponenta valjkastog ležaja

Unutarnji prsten i trkaća staza
Unutarnji kanal je manji prsten iznad osovine. Nalazi se unutar vanjskog kanala.
Na valjkastim ležajevima, staza za trčanje je ravna ili sužena s prirubnicom koja drži valjke na mjestu.
Na kugličnim ležajevima u vanjskom obodu je urezan utor.

kotrljajući elementi
Ležajevi se mogu slobodno okretati zahvaljujući kuglicama ili valjcima pričvršćenim između unutarnjeg i vanjskog prstena. Da ih nema, trenje između zupčanika brzo bi uništilo ležaj. Kuglice i valjci u ležajevima proizvedeni su prema točnim simetričnim specifikacijama, budući da asimetrični kotrljajući element smanjuje učinkovitost ležaja. Kotrljajuća tijela uvelike ovise o kvaliteti njihove površine jer ona utječe na to koliko se glatko mogu okretati. Trenje stvara toplinu, skraćujući vijek ležaja i povećavajući buku ležaja.

Kavez ležaja
Kavez ležaja drži kuglice ili valjke na mjestu između unutarnjeg i vanjskog klizača. To osigurava da se kuglice/valjci mogu slobodno okretati, ali zadržavaju svoj razmak.

Vanjski kanal
Ležajevi se sastoje od vanjske klizne staze i unutarnje klizne staze (prstena) u kojoj se nalaze kuglice ili valjci.
Na kotrljajućim ležajevima vanjska klizna staza je ravna, sferična ili sužena s prirubnicom koja drži valjke na mjestu.
Na kugličnim ležajevima, utor je izrezan duž unutarnjeg opsega klizne staze tako da se kuglice drže na mjestu.

Kompletan ležaj
Kada su sve komponente sastavljene, one čine ležaj. Kotrljajući elementi mogu biti izloženi i zahtijevaju odgovarajuće podmazivanje kako bi pravilno funkcionirali.

Uobičajeni problemi i rješenja valjkastih ležajeva

Uobičajeni problemi povezani s valjkastim ležajevima

1. Zagađenje bukom

Budući da se valjkasti ležajevi koriste za podupiranje velikog radijalnog i aksijalnog opterećenja, problemi s bukom i vibracijama u valjkastim ležajevima vrlo su česti zbog nepravilnih postupaka ili drugih temeljnih problema. To može negativno utjecati na performanse i dugovječnost strojeva unutar kojih radi.

2. Buka u valjkastim ležajevima

Primarni izvor buke u kotrljajućim ležajevima je interakcija između kotrljajućih elemenata cilindra (npr. valjaka, kuglica), kaveza i klizačkih staza ležaja. Prekomjerna buka može ukazivati na istrošenost i trenje i može pogoršati problem uzrokujući veća oštećenja ležajeva i strojeva koji rade ako se ne riješi odmah. Dodatno, nastala buka remeti radnu okolinu.

3. Vibracije u valjkastim ležajevima

Vibracije kotrljajućih ležajeva proizlaze iz dinamičkih sila koje se stvaraju tijekom rada koje uzrokuju pomicanje kotrljajućih elemenata unutar ležajeva. Vibracije mogu biti posljedica neusklađenosti, neuravnoteženog opterećenja ili onečišćenja. Visoke razine vibracija također mogu negativno utjecati na okolne strojeve, smanjujući njihovu učinkovitost i uzrokujući štetu.

4. Prijevremeni neuspjesi

Preuranjeni kvar valjkastih ležajeva odnosi se na neočekivane kvarove prije očekivanog životnog vijeka. Problemi proizlaze iz brojnih čimbenika koji potječu od samih kotrljajućih ležajeva ili strojeva u koje su postavljeni.
Primarni izvor prijevremenog kvara u kotrljajućim ležajevima je prekomjerno naprezanje i habanje komponenti ležaja tijekom rada, posebno komponenti koje omogućuju rotaciju ležajeva. To će dovesti do abrazije i površinskog trošenja između unutarnjih i vanjskih prstenova, kotrljajućih elemenata, staza za klizanje i onečišćenja, što rezultira čestim zamjenama i povećanim troškovima održavanja.

5. Problemi s podmazivanjem

Podmazivanje je važno kako bi se osigurala optimalna izvedba ležaja, produžio životni vijek i spriječili skupi zastoji opreme i popravci. Iako je to rutinski postupak održavanja, njegova primjena zahtijeva preciznost i odgovarajuću njegu jer nepravilna primjena može ozbiljno oštetiti stroj.
Na primjer, nedovoljno podmazivanje će uzrokovati povećanje trenja između komponenti, što također može dovesti do neadekvatne zaštite i povećanog trošenja, posebno oko područja kotrljajućih elemenata. S povećanim trošenjem i većim trenjem, kanali će generirati više topline, što će dovesti do nakupljanja topline i smanjene učinkovitosti ukupne izvedbe opreme.

Savjeti za rješavanje problema

Upravljanje podmazivanjem za smanjenje buke

Nekoliko koraka za smanjenje buke u valjkastim ležajevima uključuje upravljanje podmazivanjem. Osiguravanje odgovarajućeg podmazivanja uz korištenje prave vrste maziva učinkovito pomaže u smanjenju buke. Osim toga, dostupna su rješenja za prigušivanje buke za većinu tipova valjkastih ležajeva, uključujući igličaste kotrljajuće ležajeve, sferične valjkaste ležajeve i cilindrične valjkaste ležajeve.
Odabir odgovarajućeg maziva može se izvršiti na temelju čimbenika kao što su vaš kapacitet opterećenja, brzina, temperatura i uvjeti okoline koje možete konfigurirati putem smjernica proizvođača. Pomaže uspostaviti raspored kako bi se osiguralo da se vaš stroj također podmazuje u odgovarajućim intervalima.

Korištenje alata za poravnanje vratila

Vibracije mogu značiti da u vašim strojevima postoje labavi pokretni dijelovi koji mogu dovesti do preranog kvara. Provjerite jesu li pravilno zategnuti prema specifikacijama proizvođača. Osim toga, korištenje alata za poravnanje vratila dodatno će spriječiti ovaj problem osiguravajući da su svi vaši dijelovi izmjereni i poravnati.

Primjena valjkastih ležajeva

Obično se vjeruje da se valjkasti ležajevi uglavnom koriste u industrijskim primjenama, ali to nije uvijek slučaj. Valjkasti ležajevi mogu se koristiti u razne svrhe i imaju mnoge prednosti u odnosu na konvencionalne kuglične ležajeve. U ovom odjeljku istražit ćemo različite upotrebe i primjene valjkastih ležajeva.
Glavne prednosti korištenja valjkastih ležajeva uključuju veću nosivost, glatkiji rad, manje zahtjeva za održavanjem, produženi životni vijek i poboljšane ukupne performanse. Ove ih prednosti čine idealnima za širok raspon industrija, uključujući poljoprivredu, automobilsku i zrakoplovnu industriju.

Evo nekih uobičajenih primjena valjkastih ležajeva:

Automobilske komponente kao što su bregaste osovine, radilice i sustavi ovjesa.
Poljoprivredna oprema kao što su kombajni i traktori.
Zrakoplovne komponente kao što su lopatice ventilatora i sklopovi stajnog trapa.
Građevinski strojevi poput bagera i buldožera.

Valjkasti ležajevi također su relativno jednostavni za ugradnju u usporedbi s drugim vrstama ležajeva zbog svoje samoporavnajuće prirode koja značajno smanjuje vrijeme ugradnje. Nadalje, zahtijevaju minimalno podmazivanje što ih čini isplativima i kada su u pitanju dugoročni troškovi održavanja. To doprinosi tome zašto se instalacije valjkastih ležajeva često mogu naći u područjima gdje bi vibracije ili ekstremne temperature inače uzrokovale ozbiljna oštećenja ili kvar ako bi se umjesto njih koristili standardni kuglični ležajevi.

Često postavljana pitanja

P: Mogu li se valjkasti ležajevi obnoviti?

O: Da, ali ovisi. Nije ekonomično obnavljati male ležajeve. Međutim, veći s promjerom provrta iznad 6- inča mogu se obnoviti uz ekonomsku korist.

P: Kako mogu osigurati da odaberem pravi valjkasti ležaj za svoju primjenu?

O: Proizvođači preporučuju konzultacije s inženjerom za primjenu ležajeva kako biste maksimalno povećali izvedbu i osigurali uspjeh projekta pri odabiru specifikacija dizajna.

P: Što je bregasti valjkasti ležaj?

O: Bregasti valjkasti ležaj je vrsta valjkastog ležaja s vanjskim prstenom koji je modificiran tako da uključuje prirubnice za vođenje. Koristi se u primjenama brijega i sljedbenika za podupiranje velikih radijalnih opterećenja.

P: Što je kavezni valjkasti ležaj?

O: Ovo je valjkasti ležaj s kavezom između valjaka koji smanjuje trenje, drži valjke i održava ih na dosljednom razmaku. Dizajniran je da izdrži skromna radijalna i aksijalna opterećenja.

P: Koliki je očekivani životni vijek valjkastog ležaja?

O: Kada se radi o očekivanom životnom vijeku kotrljajućih ležajeva, postoji niz čimbenika koji mogu utjecati na dugovječnost. Valjkasti ležajevi obično su izrađeni od čelika ili drugih materijala s niskim trenjem i visokim kapacitetom opterećenja, što im omogućuje da izdrže maksimalnu težinu, a također pružaju dobru kontrolu kretanja. Kao takvi, već se godinama koriste u brojnim industrijama.

P: Zahtijevaju li valjkasti ležajevi posebno održavanje?

O: Održavanje valjkastih ležajeva kritična je komponenta svake operacije koja ih uključuje. Zahtijeva posebnu pozornost kako bi se osiguralo da rade optimalno i da im je životni vijek maksimalno produljen.

P: Koja je najveća težina koju može podnijeti valjkasti ležaj?

A: Maksimalna nosivost svakog pojedinog valjkastog ležaja ovisit će o nekoliko čimbenika kao što su veličina, dizajn i korišteni građevinski materijali. Međutim, općenito, različite vrste valjkastih ležajeva mogu podnijeti različite stupnjeve opterećenja. Na primjer:

Konusni valjkasti ležajevi – obično mogu podnijeti do 1 milijun funti radijalnog opterećenja po ležaju

1. Cilindrični valjkasti ležajevi – obično mogu podnijeti do 500 tisuća funti kombiniranog aksijalnog i radijalnog opterećenja po ležaju

2. Sferični valjkasti ležajevi – često mogu podnijeti do 2 milijuna funti kombiniranog aksijalnog i radijalnog opterećenja po ležaju

P: Jesu li valjkasti ležajevi jednostavni za ugradnju?

O: Kada razmišljate o valjkastim ležajevima, jedno od najvažnijih pitanja koje treba postaviti jest jesu li jednostavni za ugradnju. Srećom, u većini slučajeva jesu. Valjkasti ležajevi obično imaju dizajn koji im omogućuje jednostavnu ugradnju bez potrebe za posebnim alatima ili tehnikama. To omogućuje svakome tko ima osnovno znanje o mehaničkim sustavima da brzo i učinkovito dovrši postupak instalacije.

P: Mogu li valjkasti ležajevi raditi na ekstremnim temperaturama?

O: Valjkasti ležajevi sastavni su dio mnogih mehaničkih sustava. Njihova sposobnost rada na ekstremnim temperaturama čini ih neprocjenjivim u nizu područja primjene. Od opreme koja radi u pustinjskim uvjetima, do one koja je izložena hladnoj klimi – na valjkaste ležajeve možete se pouzdati da će obavljati svoje dužnosti s preciznošću i točnošću bez obzira na okoliš.

P: Zašto valjkasti ležajevi kvare?

O: Većina kvarova ležajeva događa se zbog nepravilnog podmazivanja. Do kvara u podmazivanju može doći ako se koristi pogrešno mazivo, ako se ne nanese dovoljno maziva ili ako je ležaj bio izložen previsokim temperaturama koje su uzrokovale degradaciju maziva.

P: Trebaju li valjkasti ležajevi biti podmazani?

O: Podmazivanje je apsolutno neophodno za ispravan rad kugličnih i valjkastih ležajeva. Odgovarajuće mazivo smanjit će trenje između unutarnjih kliznih površina komponenti ležaja i smanjiti ili spriječiti kontakt metala s metalom kotrljajućih elemenata s njihovim stazama za kotrljanje.

P: Istroše li se valjkasti ležajevi?

O: U nekim primjenama, kotrljajući ležajevi mogu pretrpjeti značajan gubitak materijala (trošenje) zbog nedostatka podmazivanja, prisutnosti abrazivnih čestica, korozije, oscilirajuće rotacije i drugih uzroka.

P: Kako podmazujete valjkaste ležajeve?

O: Viskoznost ulja u korelaciji je s debljinom filma koju može stvoriti, što je ključno za odvajanje kotrljajućih i kliznih dijelova ležaja. Mazivo za podmazivanje: Dok neke primjene ležajeva koriste ulje kao mazivo, mazivo je mazivo izbora za 80 do 90 posto ležajeva.

P: Koja su tri uzroka bučnih valjkastih ležajeva?

O: Među različitim uzrocima bučnog ležaja su proizvodni nedostaci, podmazivanje, onečišćenje, uvjeti ugradnje i primjena. Greške u proizvodnji čine samo mali dio grešaka unutar ležajeva, budući da mnogi proizvođači imaju odredbe za uklanjanje tih grešaka.

P: Jesu li valjkasti ležajevi bučni?

O: Ležajevi kotrljajućih elemenata općenito su skloniji kontaktu metala s metalom i obično su bučniji od klizajućih ležajeva, gdje su uljni filmovi mnogo deblji, a kontakti se ne događaju tako često.
