Ležaj jastuka

Zašto odabrati nas

HGV Bearings je brzorastuća tvrtka sa sjedištem u Kini. Imamo više od 20 godina iskustva. Posvećeni smo dijeljenju znanja o proizvodima, stručnosti u primjeni i dosljedno pouzdanoj usluzi našim klijentima cijelo vrijeme. Specijalizirani smo za proizvodnju jedinica disk drljače s prirubnicom, okruglih provrta, četvrtastih provrta, nestandardnih serija, šesterokutnih serija, četvrtastih provrta i drugih ležajeva glavčina kotača.

Brza dostava:S jakim proizvodnim kapacitetom možemo brzo proizvesti proizvode koje trebate i brzo vam ih isporučiti.
Konkurentne cijene:Naš opsežni proizvodni opseg omogućuje nam da snizimo cijene proizvoda kroz količinu, a da pritom zadržimo visoku kvalitetu proizvoda.
Online odgovor 24 sata:Iskusite 24-satnu podršku s našom uslugom online odgovora 24 sata. Tu smo da odgovorimo na vaše upite i pružimo pravovremenu pomoć u bilo kojem trenutku. Bez obzira na problem s kojim se suočavate, naš tim vam je dostupan 24 sata dnevno kako biste osigurali brzu podršku.
20+ godina iskustva:S više od dva desetljeća iskustva, opslužujemo gotovo 100 kupaca i dobivamo vrlo dobre kritike.

Što je ležaj jastuka

Jastučni ležaj je postolje koje se koristi za podupiranje rotirajućeg vratila uz pomoć kompatibilnih ležajeva i raznih dodataka. Sklop se sastoji od montažnog bloka u kojem se nalazi ležaj. Blok je montiran na temelj, a osovina je umetnuta, omogućujući unutarnjem dijelu ležaja/vratila da se okreće. Ako želite znati specifikacije i cijene ležaja jastuka, kontaktirajte nas!

Prednost ležaja jastuka

Povećana nosivost
Jastučni ležajevi dizajnirani su da izdrže velika opterećenja, što ih čini idealnim za industrijsku opremu koja radi pod visokim pritiscima. Ovi ležajevi ravnomjerno raspoređuju opterećenje, smanjujući rizik od prijevremenog trošenja i kvara. Korištenjem jastuka ležajeva, možete osigurati da vaša oprema može podnijeti zahtjeve primjena u teškim uvjetima.
Poboljšane performanse
Ugradnjom blok ležajeva, možete značajno poboljšati performanse svoje industrijske opreme. Ovi ležajevi nude nisko trenje i glatki rad, što rezultira smanjenom potrošnjom energije i povećanom učinkovitošću. Uz poboljšane performanse, vaši strojevi mogu raditi na svojoj optimalnoj razini, što rezultira većom produktivnošću i učinkom.
Poboljšana izdržljivost
Industrijska oprema često radi u teškim uvjetima, izlažući ležajeve prašini, krhotinama i ekstremnim temperaturama. Jastučni blok ležajevi dizajnirani su da izdrže ove izazovne uvjete, nudeći izvrsnu otpornost na habanje, habanje i udarce. Upotrebom izdržljivih ležajeva jastuka možete spriječiti prerane kvarove i skupe zastoje.
Smanjeni troškovi održavanja
Jedna od ključnih prednosti korištenja blok ležajeva je njihova sposobnost da minimiziraju zahtjeve za održavanjem. Ovi ležajevi su podmazani, zabrtvljeni i unaprijed sastavljeni, smanjujući potrebu za čestim intervencijama održavanja. Uz manje zastoja utrošenih na održavanje ležaja, vaša industrijska oprema može raditi učinkovito, štedeći vam dragocjeno vrijeme i novac.
Jednostavna instalacija i zamjena
Ležajevi jastuka dizajnirani su za jednostavnu ugradnju i zamjenu, omogućujući brzo i jednostavno održavanje. Svojim jednostavnim postupkom sastavljanja ovi ležajevi omogućuju brže postavljanje opreme i minimiziraju zastoje tijekom zamjene. Ova jednostavnost instalacije osigurava da vaša industrijska oprema može brzo nastaviti s radom, povećavajući produktivnost.
Svestrane primjene
Jastučni blok ležajevi nude svestranost u svojim primjenama, što ih čini prikladnima za različitu industrijsku opremu u različitim sektorima. Od transportnih sustava i poljoprivrednih strojeva do proizvodne opreme i rudarskih operacija, ovi se ležajevi mogu prilagoditi različitim radnim uvjetima. Njihova svestranost omogućuje besprijekornu integraciju u različite vrste strojeva.
Smanjenje buke i vibracija
Industrijska oprema može stvarati značajnu buku i vibracije, što može utjecati na cjelokupni rad i okruženje na radnom mjestu. Jastučni ležajevi imaju značajke za smanjenje buke i vibracija, osiguravajući tiše i udobnije radno okruženje. Smanjivanjem buke i vibracija, ovi ležajevi doprinose sigurnijem i produktivnijem radnom mjestu.
Otpornost na koroziju
Mnoga industrijska okruženja izlažu opremu korozivnim agensima, kao što su vlaga, kemikalije i kontaminanti. Jastučni blok ležajevi dizajnirani su od materijala otpornih na koroziju, nudeći izvrsnu zaštitu od hrđe i propadanja. Korištenjem ležajeva otpornih na koroziju možete produljiti životni vijek svoje industrijske opreme i zadržati njezine performanse.
Isplativo rješenje
Ulaganje u visokokvalitetne jastučne ležajeve može biti isplativo rješenje za vašu industrijsku opremu. Ovi ležajevi nude dug vijek trajanja, smanjujući potrebu za čestim zamjenama i povezane troškove. Dodatno, njihova sposobnost da minimiziraju zahtjeve za održavanjem i poboljšaju energetsku učinkovitost pridonosi ukupnim uštedama troškova.
Dugi vijek trajanja
Jastučni blok ležajevi poznati su po svom dugom vijeku trajanja, osiguravajući pouzdan rad i izdržljivost. Ovi su ležajevi dizajnirani s kvalitetnim materijalima i proizvodnim procesima, što rezultira produljenim radnim vijekom. Korištenjem jastuka ležajeva, možete minimizirati vrijeme zastoja i maksimalizirati životni vijek vaše industrijske opreme.

Vrsta jastuka ležaja

Klizni ležajevi
Klizni ležajevi koriste se za ograničavanje, vođenje ili smanjenje trenja u linearnim primjenama. Koriste klizanje umjesto kotrljanja koje koriste kuglični, valjkasti i igličasti ležajevi. Klizni ležajevi mogu biti izrađeni od različitih materijala, ali obično su bronca, grafitno-metalni dopušteni ili plastični. Metalni klizni ležajevi moraju se ispravno podmazivati kako bi se smanjilo trošenje i trenje. Brončani klizni ležajevi također mogu biti ili impregnirani uljem ili samopodmazujući.
Kuglični ležajevi
Kuglični ležajevi imaju kuglu kao kotrljajuće tijelo. Koriste se za glatko kretanje s niskim trenjem u rotacijskim primjenama. Konstrukcija se sastoji od unutarnjeg i vanjskog prstena, kuglica, te obično kaveza ili separatora kuglica. Kuglični jastučni blok ležajevi imaju unutarnji i vanjski prsten i kuglice. Mogu biti opremljeni kavezom ili separatorom kuglica.
Valjkasti ležajevi
Valjkasti ležajevi imaju valjak kao kotrljajuće tijelo. Koriste se za glatko kretanje s niskim trenjem u rotacijskim primjenama. Konstrukcija se sastoji od unutarnjeg i vanjskog prstena, valjaka i obično kaveza ili valjkastog separatora. Postoje tri glavne vrste valjkastih ležajeva koji se koriste u jastučnim blokovima:

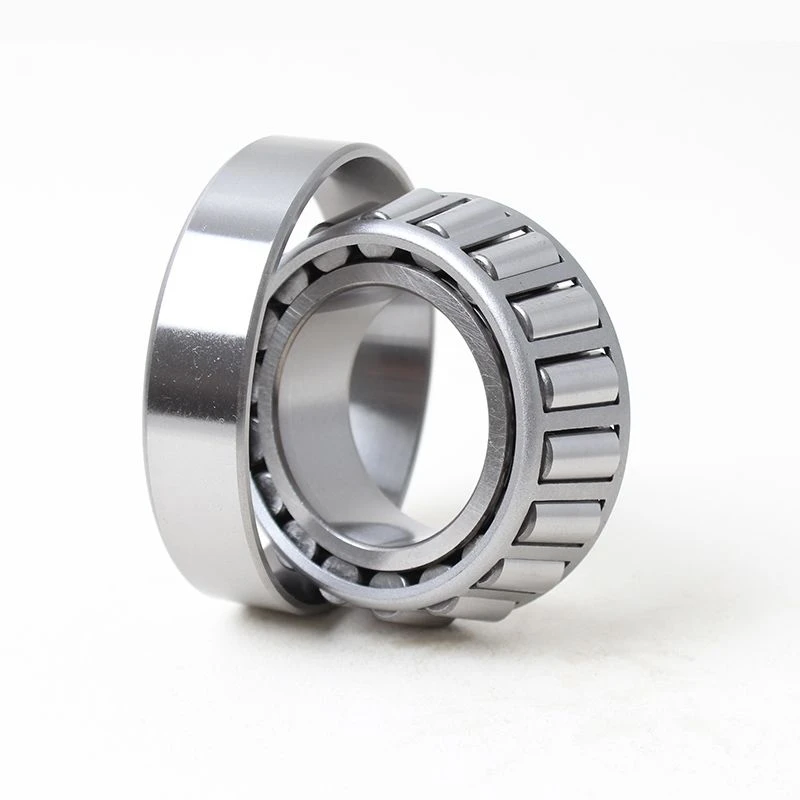

1. Konusni valjkasti ležajevi
Ležajevi sa konusnim valjcima koriste konusne valjke koji se kreću na konusnim prstenovima. Oni mogu podnijeti radijalna i aksijalna opterećenja, kao i veća opterećenja od kugličnih ležajeva zbog veće kontaktne površine. Konusni valjkasti ležajevi sadrže unutarnji prsten (konus), vanjski prsten (čašicu), kavez i valjke. Imaju visok radijalni i aksijalni kapacitet opterećenja kada se koriste pri niskim do srednjim razinama brzine. Razina potiska jastučastih ležajeva sa konusnim valjcima iznosi oko 60% radijalnog kapaciteta. Obično su skuplji.
2. Sferni valjkasti ležajevi
Sferno-valjkasti ležajevi su samoporavnavajući, dvoredni, kombinacija radijalnih i potisnih ležajeva. Kotrljajuće tijelo u ovim jastučastim blok ležajevima ima okrugli ili sferni oblik. Jastučni ležajevi s kugličnim valjcima su bolji kada se nose s velikim opterećenjima i opterećenjima koja zahtijevaju toleranciju na udarce; međutim, imaju ograničene mogućnosti brzine.
3.Cilindrično-valjkasti ležajevi
Cilindrično-valjkasti ležajevi su ležajevi velikih radijalnih nosivosti i umjerenih potisnih opterećenja. Mogu se kruniti ili rasteretiti na kraju za smanjene koncentracije stresa. Ležajevi s cilindričnim valjkom stvaraju nisko trenje i omogućuju veliku brzinu.
Igličasti ležajevi
Igličasti ležajevi imaju igličasti valjak kao kotrljajuće tijelo. Slični su cilindričnim valjkastim ležajevima, ali imaju manji omjer promjera i duljine. Kontrolom obodnog zazora između valjaka ili igala, kotrljajuća tijela se drže paralelna s osi osovine. Igličasti valjkasti ležajevi dizajnirani su za primjene radijalnog opterećenja gdje je poželjan nizak profil.
Hidrodinamički ležajevi
Hidrodinamički ležajevi su ležajevi s fluidnim filmom koji se oslanjaju na film ulja ili zraka kako bi stvorili razmak između pokretnih i nepokretnih elemenata. Hidrodinamički jastučni ležajevi održavaju visoku krutost, nosivost i dug životni vijek ležaja, ali su znatno složeniji i skuplji od standardnih jastučastih ležajeva s kotrljajućim elementima.

Kako instalirati ležaj jastuka

Provjerite i očistite osovinu
Prvo provjerite svoju osovinu kako biste bili sigurni da je čista, okrugla, ravna, bez udubljenja i ureza te da nije premala ili prevelika, prema specifikaciji proizvođača. Upotrijebite fini brusni papir ili sjajni scotch da očistite osovinu od hrđe. Zatim upotrijebite lagani sloj ulja da uklonite sve ostatke.

Postavite ležajeve na osovinu
Prilikom postavljanja ležaja na osovinu, ako je potrebno udariti ležaj na mjesto, upotrijebite čekić i blok od tvrdog drveta ili meku čeličnu cijev protiv unutarnjeg prstena. NEMOJTE udarati niti vršiti pritisak na kućište ili brtve.

Lagano pričvrstite kućište za montažnu strukturu
Postavite osovinu na mjesto laganim pričvršćivanjem kućišta za montažnu strukturu. Premostite utore za pričvrsne vijke kućišta teškim podlošcima ili teškim opružnim podlošcima. To može spriječiti labavljenje.

Odredite konačni položaj za montažu
Prije pričvršćivanja vijaka, postavite konačnu poziciju za montažu poravnavanjem ležajnih jedinica rukom ili gumenim čekićem.

Čvrsto pričvrstite kućište za montažnu strukturu
Nakon što je ležaj ispravno poravnat, čvrsto pričvrstite obje jedinice vijcima za montažnu strukturu.

Osigurajte da se vratilo može pomicati aksijalno
Uvjerite se da se osovina može pomicati aksijalno kroz provrte ležaja kako biste potvrdili pravilno poravnanje. Ako se to ne može učiniti, olabavite kućišta i poravnajte vratilo.

Zategnite oba vijka za postavljanje ovratnika
Pritegnite oba vijka za podešavanje prstena, a zatim zakrenite osovinu i naizmjenično je zategnite na vrijednosti zakretnog momenta koje preporučuje proizvođač. Ako momentni ključ nije dostupan, imbus ključem zategnite postavljene vijke dok se ne uspostavi trajni zavrtanj.

Jedinica za proširenje
Ako koristite ekspanzionu jedinicu, uvijek prvo zaključajte fiksni ležaj. Pomaknite ekspanzijski ležaj aksijalno u središte kućišta. Nakon centriranja, naizmjenično pritegnite vijke za podešavanje na jedinici za proširenje kao što ste to učinili na fiksnoj jedinici.

Kako održavati ležaj jastuka

Opskrbite ležajeve čistim uljem
Ležajevi jastuka trebaju podmazivanje kako bi ispravno radili. Ležajevi se mogu podmazivati tekućim uljem, uljnom maglicom ili nekom vrstom masti.
Važno je osigurati da ležajevi uvijek mogu dobiti ulje koje im je potrebno. Nedostatak podmazivanja može uzrokovati niz problema. Osim toga, ulje koje se koristi treba uvijek biti čisto. Obavezno zamijenite ulje po potrebi. Može uvelike produžiti vijek trajanja vaše opreme.

Uložite u Protector Seals
Pametno je svojim ležajevima pružiti dodatnu razinu zaštite. Ovo je usluga koju mogu pružiti zaštitne brtve ležaja. Na tržištu postoje dvije vrste brtvila: kontaktni štitnici i beskontaktni štitnici.
Bezkontaktni štitnik spriječit će jastuk da dođe u izravan kontakt sa stvarima oko njega. Može pomoći u zaštiti nosača od ogrebotina, kao i općeg habanja.
Češći su zaštitnici u kontaktu. Oni pružaju zaštitu ležaju bloka, ali ne blokiraju kontakt. Posebno su popularne magnetske brtve. S pravim brtvama, moći ćete očuvati svoje blok ležajeve sigurnima i izbjeći probleme s neusklađenošću.

Često provjeravajte svoje ležajeve
Uz brtvljenje ležajeva i čisto ulje, trebali biste ih redovito pregledavati. Pobrinite se da rade onako kako bi trebali. Ako primijetite bilo kakve probleme, odmah poduzmite korake da ih riješite. Što prije riješite problem, manje će štete moći prouzročiti.

Kako odabrati ležajeve jastuka

1. Odaberite vrstu ležaja, prikladnu za vašu primjenu, tj. vrstu opterećenja, veličinu vratila, brzinu rada, neusklađenost itd. Mogu sadržavati sljedeće vrste ležajeva

Klizni ležaj
Kuglični ležaj
Valjkasti ležajevi - Konusni valjkasti ležaj, Sferični valjkasti ležajevi, Cilindrični valjkasti ležajevi

2. Odaberite ispravan materijal kućišta za svoju primjenu i okolinu
3. Odaberite odgovarajući nastavak za osovinu

Jedinice mogu imati postavljeni vijak, ekscentričnu bravu, jednostruku ili dvostruku postavljenu ogrlicu, koncentričnu bravu ili konusni adapter

4. Razmotrite split tip ako je potrebno i ako bi to olakšalo instalaciju
5. Za primjene s velikim opterećenjem odaberite ležajnu jedinicu s udarnim blokom s odgovarajućom vrstom ležaja
6. Brtve se također razlikuju, uključujući zaštitne brtve, lagani kontakt, teški kontakt i pomoćne brtve

Često postavljana pitanja

P: Što koristi ležajeve jastuka?

O: Ležajevi jastuka podupiru osovine koje idu paralelno s površinom za montiranje. To ih čini vrlo jednostavnim, ali vitalnim dijelom transportnih sustava, industrijskih ventilatora, poljoprivredne opreme, kranova, autopraonica i još mnogo toga.

P: Koja je razlika između prirubnice i jastučastog ležaja?

O: Ležajevi jastuka mogu podržati osovine koje se kreću vodoravno, okomito ili pod kutom - sve dok je blok montiran na površinu koja se kreće na isti način. Prirubnički blok ležajevi su u biti pravokutni ekvivalent. Ležajevi prirubničkog bloka podupiru osovine koje su okomite na montažnu površinu.

P: Kako ćete znati je li vaš jastučni kuglični ležaj loš?

O: Ako vaš prednji ovjes proizvodi lupkanje, kuglični ležaj u vašoj ploči za nagib je istrošen i treba ga zamijeniti.

P: Koja je razlika između jastuka i kugličnih ležajeva?

O: Metalni klizni ležajevi moraju se ispravno podmazivati kako bi se smanjilo trošenje i trenje. Brončani klizni ležajevi također mogu biti ili impregnirani uljem ili samopodmazujući. Kuglični ležajevi imaju kuglu kao kotrljajuće tijelo. Koriste se za glatko kretanje s niskim trenjem u rotacijskim primjenama.

P: Je li jastučni blok ležaj?

O: Ležaj jastuka, ili kućište ležaja ili plummer block, je postolje koje se koristi za dokazivanje potpore za rotirajuću osovinu s kompatibilnim ležajevima. Ležajevi jastuka zapravo su kućišta u koja je ugrađen ležaj.

P: Koji su dijelovi jastuka?

O: Imaju dugo kućište, koje je obično izrađeno od čvrstog metala poput nehrđajućeg čelika ili lijevanog željeza. U sredini ležaja jastuka nalazi se glavna rupa koja podupire osovinu stroja ili predmeta. Ova rupa je okružena mnogim malim metalnim kuglicama u komponenti u obliku prstena poznatoj kao lopta i kavez.

P: Mogu li jastučni ležajevi podnijeti aksijalno opterećenje?

O: Kućišta jastuka izrađena od lijevanog željeza ili nehrđajućeg čelika, podnose barem ista dinamička i statička opterećenja kao ugrađeni umetnuti ležajevi. Također mogu izdržati vršna opterećenja ili različita aksijalna opterećenja.

P: Vrte li se ležajevi jastuka?

O: Jastučni blokovi rade na isti način kao i većina drugih ležajeva. Osovina stroja ili predmeta može se umetnuti u ležaj jastuka kako bi se poboljšalo rotacijsko kretanje. Velika srednja rupa ležaja jastuka može se lako okretati jer je okružena kuglicom i kavezom.

P: Trebam li podmazati nove ležajeve jastuka?

O: Pravilno podmazivanje bitno je za korištenje bilo kojeg montiranog ležaja. Ulje unutar masti za ležajeve stvara tanak sloj između kotrljajućeg elementa i prstenova ležaja. Bez ovog sloja ulja, blokovi jastuka i blokovi prirubnica neće doživjeti ni djelić svog očekivanog vijeka trajanja.

P: Koliko često treba podmazivati ležajeve jastuka?

O: Ako vaš pištolj za podmazivanje isporučuje oko 1,35 grama po hodu, to znači da je ležaju potrebno 6 hodova svakih 13 mjeseci; u prosjeku biste to mogli dovesti do moždanog udara svakih 8 tjedana ili tako nešto.

P: Trebaju li ležajevi jastuka podmazati?

O: Budući da sadrže ležaj, čahure jastuka zahtijevaju podmazivanje. Bez podmazivanja bit će izloženi trenju koje skraćuje njihov vijek trajanja. Ležajevi su dijelovi koji pomažu u rotaciji drugih dijelova, kao što je osovina.

P: Jesu li ležajevi jastuka zabrtvljeni?

O: Ležajne jedinice jastuka dizajnirane su za brzu, jednostavnu i sigurnu montažu. U tvornici su zapečaćeni i prethodno podmazani, što ih čini spremnima za upotrebu. Dostupna su više rješenja za brtvljenje i masti (uključujući masti za hranu) za posebne zahtjeve primjene.

P: Mogu li koristiti ulje umjesto masti u ležajevima?

O: Tipično, ulje ima bolje rezultate u primjenama s visokim temperaturama i onima gdje postoji velika brzina i ekstremno trenje. Mast, s druge strane, dobro funkcionira u primjenama ležajeva koji rade pri umjerenim brzinama gdje temperature nisu pretjerano visoke.

P: Koju veličinu jastuka trebam?

O: Ležaj potreban za određenu primjenu prvenstveno ovisi o opterećenju i promjeru ugrađene osovine. Visina osovine i visina povrata mogu se odrediti mjerenjem srednjeg ležaja osovine ležaja jastuka.

P: Koliko težine može izdržati ležaj jastuka?

O: Visoka izvedba: blokovi s valjkastim jastucima nude dinamičko opterećenje koje se kreće od 800 do 12 500 funti i nizak koeficijent trenja koji pomaže u postizanju brzina do 25 stopa/sekundi.

P: Koliko vrsta ležajnih blokova postoji?

O: Dva najčešća tipa blokova ležaja su blokovi s jastukom i blokovi s prirubnicom. Glavna razlika između ova dva je orijentacija osovine prema montažnoj površini. Jastučni blok ležajevi, koji se ponekad nazivaju vodoinstalaterskim ležajevima, podupiru osovine koje idu paralelno s montažnom površinom.

Poznati smo kao jedan od vodećih proizvođača blok ležajeva u Kini. Slobodno kupite visokokvalitetni ležajni ležaj po konkurentnoj cijeni iz naše tvornice. Za ponudu, kontaktirajte nas sada.
